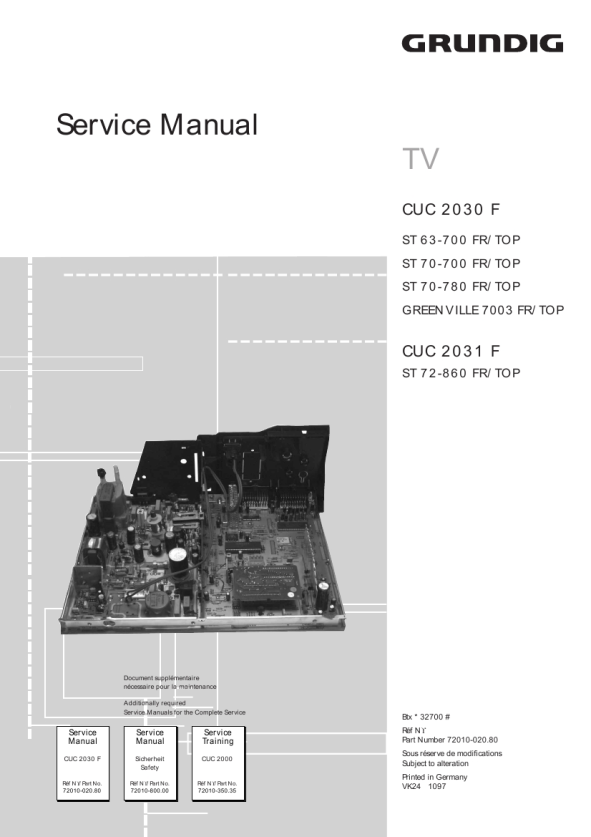

CUC 2030 F / 2031 F
Alignement / Alignment
F
Alignement
Tous les éléments de réglage non décrits ont été mis au point en usine et n'ont plus à être repris en maintenance.
1. C.I. Châssis
Appareils de mesure: Oscilloscope double trace, Sonde 10:1, Voltmètre numérique, Générateur de mire couleur, Analyseur de spectre, Millivoltmètre HF Travaux de maintenance suite au remplacement ou à la réparation de: - Alimentation: Alignement 1.1 - Tuner: Alignement 1.3 - NVM IC82005: Alignements 1.2�1.8, 2.1, 2.2, 3.1, 3.3 Alignement 1.1 Tension +A Préparation Procédure de réglage
Après chaque réparation et avant chaque alignement A I'aide de R61313 régler la tension á 142V (25�29"). contrôler et au besoin régler cette tension. Voir le tableau, page 3-15. Luminosité: minimum
1.2 Balance du blanc
Injecter une échelle des gris (noir/blanc) avec Burst. Contraste ({) maximum. Saturation couleur (i) moyenne. Luminosité (v) moyenne. Appeler la ligne de dialogue "BALANCE DU BLANC" via DIALOG CENTER �> SERVICE �> Service Code "8500".
A l'aide des touches "z -" ou "+ g" régler les valeurs du "Vert" ou du "Bleu" de façon à obtenir une image-test sans dominante de couleur. Effectuer le contrôle de la balance du blanc avec le contraste minimum et maximum. Quitter le réglage "avec mémorisation" .
1.3 Tuner CAG-HF
Injecter à l'entrée antenne une mire mormalisée sans A l'aide des touches "z -" ou "+ g" régler latension à 300cc. porteuse son. HF �85dBµV En variante, sans analyseur de spectre ou sans Relier l'oscilloscope au contact 10 ou 11 du tuner. millivoltmètre HF, à l'aide des touches "z -" ou "+ g " régler l'image jusqu'à l'apparition du souffle. Puis revenir Appeler la ligne de dialogue "CAG-HF" via DIALOG CEN- afin d'obtenir une image à la limite du souffle. TER �> SERVICE �> Service Code "8500". Quitter le réglage "avec mémorisation" .
1.4 CAF-Référence 1.4.1 Démodulateur PLL porteuse vidéo 38,9MHz
Injecter un émetteur de la bande 3 avec un pas des canaux Activer le réglage par "OK" . normalisé et à la norme TV correspondante. Ainsi le réglage interne du démodulateur PLL sera effectué. Si après le réglage une flèche apparaît à côté de l'indication Appeler la ligne de dialogue "CAF" via DIALOG CENTER "CAF", reprendre le réglage du filtre démodulateur F33025 �> SERVICE �> Service Code "8500". jusquà disparition des flèches. Les flèches à gauche ou à droite de la valeur CAF du menu indiquent le sens de rotation pour le réglage du filtre. Flèche à droite, le noyau du filtre est trop à l'intérieur. Flèche à gauche, le noyau du filtre est tourné trop à l'extérieur. Injecter un émetteur de la bande 1 avec un pas des canaux Si après le réglage une flèche apparaît à côté de l'indication normalisé et à la norme TV "France". "CAF", appuyer sur la touche "OK". Ainsi le réglage interne du démodulateur PLL sera effectué. Appeler la ligne de dialogue "CAF" via DIALOG CENTER �> SERVICE �> Service Code "8500". Répéter le réglage par "OK". Quitter le réglage "avec mémorisation". Appeler la ligne de dialogue "OSD" via DIALOG CENTER A l'aide des touches "z -" ou "+ g" positionner le menu �> SERVICE �> Service Code "8500". au milieu de l'écran. Appeler la ligne de dialogue "Tube" via DIALOG CENTER A l'aide des touches "z -" ou "+ g" sélectionner la �> SERVICE �> Service Code "8500". diagonale-image correcte. Quitter le réglage "avec mémorisation" .
1.4.2 Démodulateur PLL porteuse vidéo 33,4MHz
1.5 OSD
1.6 Tube (Type de tube)
1.7 Overscan (Sur-balayage)
En cas d'IC TDA8843 ou TDA8844 et de tubes Philips Seulement les tubes 63cm ou 70cm peuvent être réglés 72cm/84cm au format 4:3 et 70cm/82cm au format 16:9. sur "hors service" à l'aide des touches "z -" ou "+ g". Appeler la ligne de dialogue "Overscan" via DIALOG CENTER �> SERVICE �> Service Code "8500". Quitter le réglage "avec mémorisation" .
GRUNDIG Service
2-1
|
|
|
> |
|
