PDF Contains
Technical Data, Mechanical data, Detailed Circuit diagram with components value, PCB layout. Actual PCBs Print. Component List, Spare parts code list and Input output detail. It cover LBB1211, LBB1212, LBB1213, LBB1216, LBB1217.

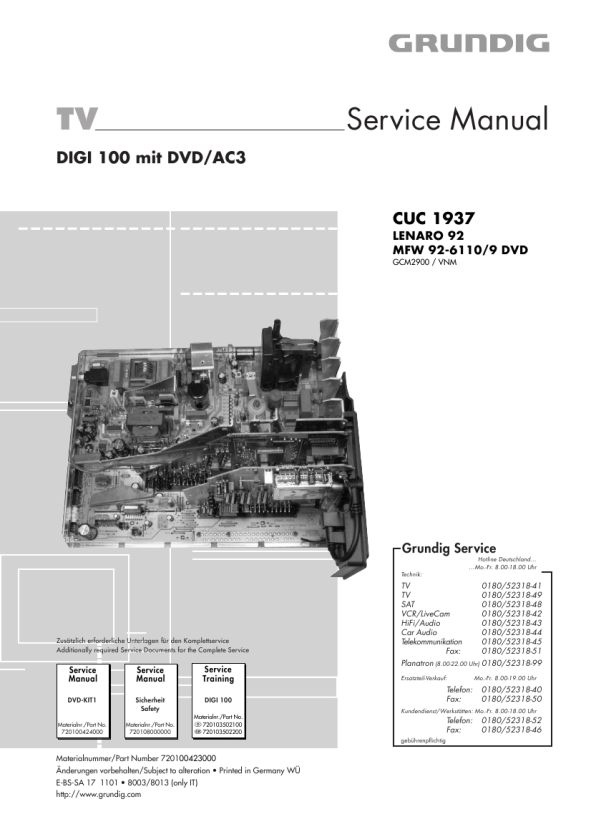

It is the actual Service Manual for SQ10
Abgleich / Alignment
DIGI 100
Abgleich 7. Bildschärfe
Vorbereitung Das Menü "Bildschärfe P. 1�199" über "EASY DIALOG" �> "Installation" �> "Sonderfunktionen" (Zur Seite 2) aufrufen. Grautreppe mit Burst einspeisen. Wei�balance: Mittenstellung. Kontrast: Maximum. Farbkontrast: Mittelwert. Bildschirmhelligkeit: Mittelwert. Das Menü "Wei�abgleich" über "EASY DIALOG" �> "Installation" (Zur Seite 2) �> "Servicemenü für Händler" �> "8500" �> "Bildeinstellungen" aufrufen.
Abgleichvorgang Bild auf beste Schärfe ("manuell" oder "0�3") einstellen. Die Programme 1�199 werden dabei gleichzeitig eingstellt. Die Werte für rot, grün und blau so einstellen, dass das Bild unbunt wird.
8. Wei�wert
9. Bildröhrentyp
Das Menü "Bildröhrentyp" über "EASY DIALOG" �> "Installation" (Zur Seite 2) �> "Servicemenü für Händler" �> "8500" �> "Hardware-Einstellungen" aufrufen. Senderbild einspeisen. Fernbedientaste "PIP" gedrückt halten und mit dem Netzschalter einschalten. Das Menü "Bildschirmgeometrie" über "EASY DIALOG" �> "Installation" (Zur Seite 2) �> "Servicemenü für Händler" �> "8500" aufrufen. Geometrietestbild einspeisen. Achtung: Der Abgleich "Horiz. Pos." beeinflu�t die Zeilenphase. Vor dieser Einstellung die Bildbreite auf Minimum stellen und evtl. die Rasterlage mit dem Stecker "H-Shift" korrigieren. Reset: Das Feld "Reset" enthält: - entweder die optimalen Bildgeometriedaten des Gerätes aus der Fertigung. - oder einen mittleren Datensatz aus dem ROM, wenn das Gerät mit dem Notdatensatz gestartet wurde. Nach einem Fehlabgleich können Sie diese Grundwerte jederzeit wieder laden: Das Menü "Reset" über "EASY DIALOG " �> "Installation" (Zur Seite 2) �> "Servicemenü für Händler" �> "8500" �> Bildschirmgeometrie aufrufen.
Bildröhrentyp (T=Toshiba, P=Philips, V=Videocolor) einstellen. (Diese Einstellung geht auf den Spitzenstrahlstrom ein). Die vertikale und horizontale PIP-Position so einstellen, dass das Kleinbild nicht vom Bildrand begrenzt wird.
10. PIP-Position
11. Bildgeometrie
Nacheinander über die Menüführung die Geometriewerte der Vertikal- danach die Einstellung der Horizontalablenkung vornehmen.
Erst danach Bildinhalt mittig ins Raster stellen. Bildbreite wieder nach Testbild einstellen.
Speichern: Der eingestellte Wert wird durch Drücken der "gelben" Taste gespeichert. Die Bildgeometrie stellt sich nach jedem Einschalten auf den zuletzt abgespeicherten Wert ein.
Bildgeometrie VGA
Gerät in Programmstellung "AV5" schalten und Geometriebild über die VGA-Buchse einspeisen. Das Menü "Reset" über "EASY DIALOG " �> "Installation" (Zur Seite 2) �> "Servicemenü für Händler" �> "8500" �> Bildschirmgeometrie aufrufen.
�ber die Menüführung Geometrie überprüfen und gegebenenfalls abgleichen. Speichern: Der eingestellte Wert wird durch Drücken der "gelben" Taste gespeichert. Die Bildgeometrie stellt sich nach jedem Einschalten auf den zuletzt abgespeicherten Wert ein. �ber die Menüführung Geometrie, mit Hilfe des eingeblendeten Geometrie-Testbildes die Geometrie überprüfen und gegebenenfalls abgleichen.
Bildgeometrie TeleWeb
Das Menü "TeleWeb" über "EASY DIALOG" �> "Installation" �> "TeleWeb" �> "TeleWeb" aufrufen. Auf "ein" stellen. Das Menü "Installation � Servicemenü für Händler" über "EASY DIALOG " �> "Installation" (Zur Seite 2) �> "Servicemenü für Händler" �> "8500" aufrufen und mit der Taste " " wieder verlassen. Das Menü "Bildgeometrie" über "EASY DIALOG" �> "Infothek" �> "TeleWeb" �> Bildformatumschalt-Taste "i" aufrufen. Beenden des Geometrieabgleichs: Mit der Taste " " das Menü "TeleWeb-Funktionen" aufrufen und über Menü-Punkt "Beenden" verlassen.
Speichern: Der eingestellte Wert wird durch Drücken der "gelben" Taste gespeichert. Die Bildgeometrie stellt sich nach jedem Einschalten auf den zuletzt abgespeicherten Wert ein.
2-2
GRUNDIG Service
|
|
|
> |
|
