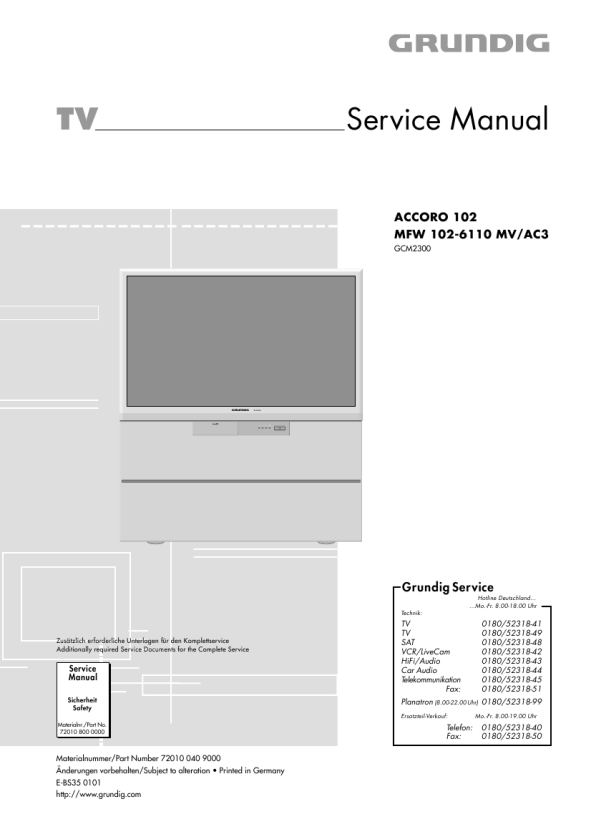

GRUNDIG MFW1026110MV/AC3
Service Manual

ACCORO 102

Abgleich

Abgleich
1. Service-Betrieb
1.1 Service-Betrieb aktivieren �Taste p drücken. �Taste p nochmals drücken, gedrückt halten und am Gerät die Taste MENU drücken. �Auf dem Bildschirm erscheint die Bezeichnung des Abgleiches und der Abgleichwert.

�Service-Betrieb aktivieren (siehe Punkt 1.1). �Bei jedem Drücken der Taste e erscheinen nacheinander die Testbilder Rot, Grün, Blau, Gitter, Wei� für PAL und dann für NTSC.

3. Testbilder

4. Basis-Einstellwerte (PAL-Breitwand-Zoom)
Anzeige RCUT GCUT BCUT RDRV BDRV BRTC COLP COLS SCNT SBY SRY HPOS VPOS HIT VLIN VSC VPS WID PARA CNR TRAP VFC VCEN Bezeichnung R-cutoff (Schwarzwert) G-cutoff (Schwarzwert) B-cutoff (Schwarzwert) R-Verstärkung (Wei�wert) B-Verstärkung (Wei�wert) Grund-Helligkeit Grund-Farbsättigung PAL Grund-Farbsättigung SECAM Grund-Kontrast SECAM B-Y SECAM R-Y Horizontal-Position Vertikal-Position Bildhöhe Vertikal-Bildlinearität Vertikal-Symmetrie Vertikal-Arbeitspunkt Bildbreite Ost-West Eckenkorrektur Trapez Vertikal-Linearität (unten) Vertikal-Zentrum Referenzwert 40H 40H 40H 40H 40H 80H 3DH 3DH 08H 01H 07H 67H 09H 3FH * 11H * 0BH 1CH 1EH 11H 01H 20H 0FH 6AH

Abgleich Einstellwert

RCUT 0410H 40H 10000000B

1.2 Service-Betrieb beenden �Bereitschaftstaste A drücken oder Gerät ausschalten. 1.3 Tastenfunktionen � Fernbedientasten 1 R cutoff-Abgleich 2 G cutoff-Abgleich 3 4 5 B cutoff-Abgleich Grund-Kontrast Grund-Farbkontrast Anzeige "RCUT" Anzeige "GCUT"

6 9 e
(gelb)

CALL Info

Anzeige "BCUT" Anzeige "SCNT" Anzeige "COLP" bei PAL Anzeige "COLS" bei SECAM Anzeige "COLC" bei NTSC Farbeinstellung NTSC Anzeige "TNTC" Selbstdiagnose (siehe Punkt 5) Testbilder PAL/NTSC (rot / grün / blau / Gitter / wei�, siehe Punkt. 3) Konvergenz-Abgleich (siehe Punkt 6) Initialisierung (siehe Punkt 2) / Zähler für Betriebsstunden und Schutzschaltung löschen (siehe Punkt 5) Bild abschalten für SCREEN-Abgleich

* Basiseinstellwerte für Bildformate Bildformat Breitwand-Zoom Herkömmlich 4:3 Super Live Kino-Zoom Kino-Zoom mit Untertitel 14:9 HIT 3FH 3FH 4CH 62H 51H 51H VLIN 11H 11H 0EH 11H 11H 11H

5. Selbstdiagnose
�Service-Betrieb aktivieren (siehe Punkt 1.1). �Taste 9 drücken. Auf dem Bildschirm erscheinen die Werte der Selbstdiagnose.

� Nahbedientasten z Service-Funktion wählen Abgleichwert ändern MENU Abgleichmenu aus-/einblenden

2. Initialisierung des QA02
Achtung: Bei dieser Service-Funktion werden alle kunden- und servicespezifischen Software-Einstellungen gelöscht. Sollten im Servicefall die eingestellten Werte der Service-Funktionen aufrufbar (siehe Punkt 4) sein, ist es ratsam, diese zu notieren, um sie nach Austausch bzw. Initialisierung des QA02 wieder einstellen zu können. Der QA02 ist nach dem Wechsel zu intitialisieren. �Service-Betrieb aktivieren (siehe Punkt 1.1) �Taste CALL auf der Fernbedienung drücken, gedrückt halten und am Gerät die Taste drücken. Das Bild wird schwarz und das Gerät schaltet kurzzeitig in den Standby-Betrieb. �Service-Betrieb aktivieren (siehe Punkt 1.1) �Taste CALL auf der Fernbedienung drücken, gedrückt halten und am Gerät die Taste MENU drücken. Achtung: In dieser Betriebsart nur folgende Einstellungen vornehmen. Ansonsten sind die Gerätefunktionen nicht gewährleistet. �Mit der Taste z Service-Funktion"OPT1" anwählen und mit die den Tasten den Wert "7EH" einstellen. �Mit der Taste z Service-Funktion"OPT0" anwählen und mit die den Tasten den Wert "B0H" einstellen. �Bildeinstellungen prüfen und korrigieren (siehe Punkte 6 und 7, Abgleich Nr. 1, 3�6).

Softwarestand Betriebsstunden Schutzschaltung Bus-Kontrolle Eingangsquelle

SELFCHECK 2300xxxx TIME : POWER : BUS CONT : BLOCK :

123456 00 OK UV V1 V2 V3 QV01

�Taste 9 nochmals drücken. Auf dem Bildschirm erscheinen die Werte des EPG/TEXT.

SELFCHECK EPG/TEXT QF01 xxx QF02 xxx QF04 xxx QF10 xxx QF03 xxx QF05 xxx
