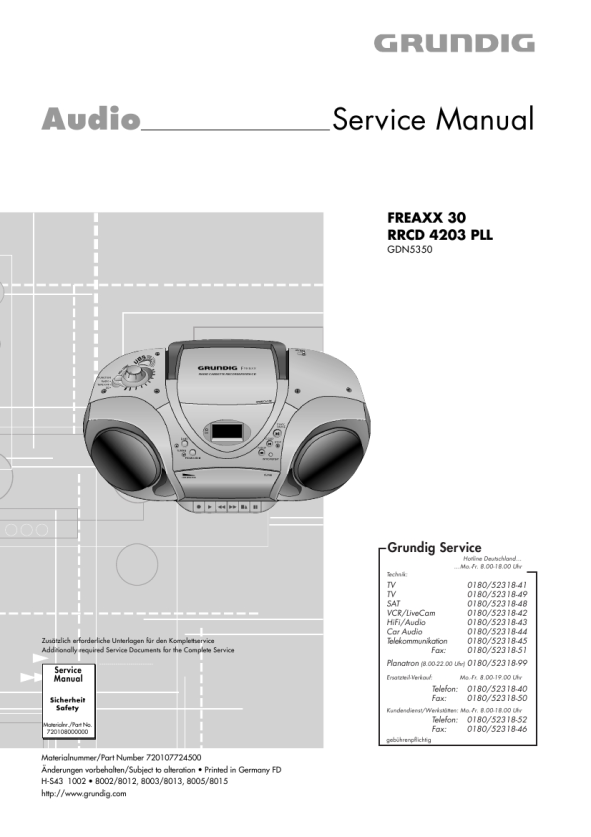

GRUNDIG Service
FREAXX 30 RRCD 4203 PLL
Abgleichvorschriften
1. Cassettenteil
Messgeräte/Messmittel: Frequenzzähler, NF-Voltmeter, Tonhöhenschwankungsmesser, z.B. Fe-Testcassette 449. Abgleich 1. Bandgeschwindigkeit Vorbereitung Frequenzzähler an Kopfhörerbuchse. z.B. Testcassette 449 einlegen, 3150Hz abspielen. Abgleichvorgang Mit dem Einstellregler im Cassetten-Motor 3150Hz ± 0,1% einstellen.
2. Kopfspaltsenkrechtstellung (Azimut)
NF-Voltmeter an Kopfhörerbuchse. z.B. Testcassette 449 einlegen, 8kHz abspielen.
Mit der Kopfeinstellschraube 1 den linken und rechten Kanal auf Pegelmaximum einstellen. Der Pegelunterschied von Kanal zu Kanal darf maximal 3dB betragen. Mit L201 62kHz ±1kHz einstellen.
1
3. Vormagnetisierungsfrequenz
Frequenzzähler an Stecker CN207A Pin 2 / Pin 4 (Masse). Bespielbare Cassette einlegen. Gerätefunktion: Aufnahme-Start.
2. Tuner
Messgeräte: Mess-Sender, Digital-Voltmeter Abgleich 1. LW-Oszillator 2. MW-Oszillator 3. AM-ZF Vorbereitung Digital-Voltmeter an Messpunkt TP7. Digital-Voltmeter an Messpunkt TP7. Mess-Sender über Loopantenne einkoppeln. f = 450kHz; ohne Modulation Digital-Voltmeter an Messpunkt TP5. Mess-Sender über Loopantenne einkoppeln. ohne Modulation Digital-Voltmeter an Messpunkt TP5. Mess-Sender über Loopantenne einkoppeln. ohne Modulation Digital-Voltmeter an Messpunkt TP5. Digital-Voltmeter an Messpunkt TP7. Abgleichvorgang Bei 281kHz mit L506 auf 6,0V ± 0,3V abgleichen. Bei 1620kHz mit L505 auf 7,8V ± 0,3V abgleichen. Mit T501 auf Maximum abgleichen.
4. LW-Eingangskreis
Wechselweise mit L504 (LW Antennenspule) bei 153kHz und mit VC503 bei 261kHz auf Maximum abgleichen.
5. MW-Eingangskreis
Wechselweise mit L503 (MW Antennenspule) bei 558kHz und mit VC502 bei 1440kHz auf Maximum abgleichen.
6. FM-Oszillator
Bei 108,0MHz durch Verbiegen von L502 auf 8,5V ± 0,5V abgleichen. Wechselweise L501 bei 88,0MHz verbiegen und VC501 bei 106,0MHz auf Maximum abgleichen.
7. FM-HF-Kreis
Mess-Sender an Antennen-Eingang; Ue ~ 25dBµV; fmod = 1kHz; Hub = 40kHz; Digital-Voltmeter an Messpunkt TP5.
2-1
|
|
|
> |
|
