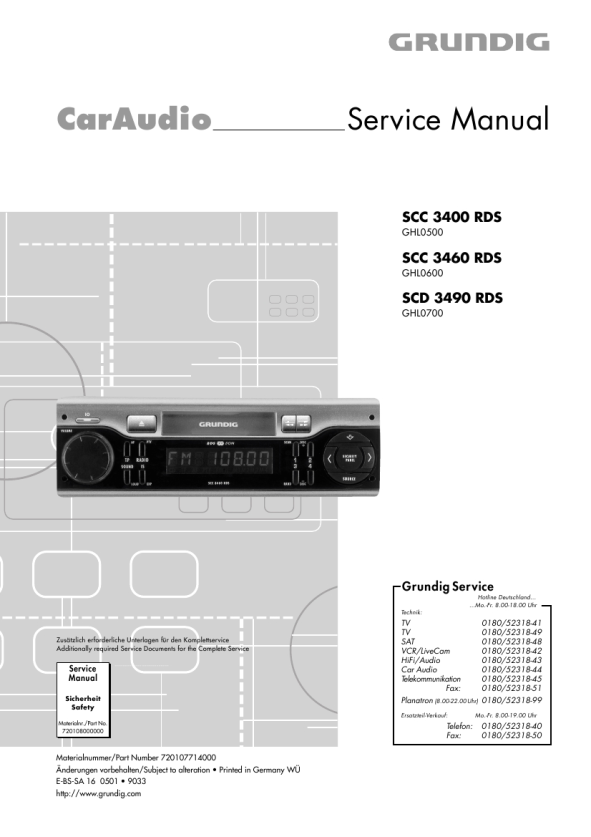

SCC 3400 RDS / SCC 3460 RDS / SCD 3490 RDS
Allgemeiner Teil / General Section
Bedienhinweise
Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden.
AUF EINEN BLICK ________________________________
Bedienelemente
AUF EINEN BLICK ____________________________________
TP/AF Kurzes Drücken: Durchsagebereitschaft für Verkehrsfunk-Durchsagen; längeres Drücken: Einstellung Alternative Frequenzen. Stationstasten zum Abspeichern verschiedener Programmtypen und Sender.
1, 2, 3, 4
Cassetten-Betrieb SCC 3400 RDS
Cassetten-Seite wechseln. ym Schneller Vor- und Rücklauf. Eject, Cassette ausschieben.
Cassetten-Betrieb SCC 3460 RDS
�
Cassetten-Seite wechseln. Schneller Vor- und Rücklauf, zurück zum Anfang des Titels/vor zum Anfang des nächsten Titels. Eject, Cassette ausschieben.
<>
CD-Betrieb mit CD-Wechsler
SCAN Anspielen von CD-Titeln. CD-Titel in zufälliger Reihenfolge abspielen. CD-Auswahl bei angeschlossenem CD-Wechsler.
Allgemein
IO VOLUME Ein/Aus. Drehregler für Lautstärke.
DEUTSCH
RAND DISC+/DISC-
SOUND/LOUD Kurzes Drücken: Klangeinstellung FADER, BASS, TREBLE, BALANCE; längeres Drücken: LoudnessFunktion. SOURCE <> Wahl der Programmquellen RADIO oder CD. Wahltasten Vor/Zurück. Entriegeln des Bedienteils.
Radio-Betrieb
RADIO/PTY Kurzes Drücken:Programmquelle RADIO, Wahl des Wellenbereichs (FM, AM); längeres Drücken: PTY-Funktion. Kurzes Drücken:Intelligenter Sendersuchlauf; längeres Drücken: EXPERT-Bedienebene (erweiterter Funktionsumfang, Komforteinstellungen). Senderwahl, manuelle Frequenzeinstellung, Wahl von Programmtypen (PTY).
IS/EXP
<>
7
8
AUF EINEN BLICK ____________________________________
Anzeige
GRUNDFUNKTIONEN_________________________
Ein- und Ausschalten
1 Ein- und Ausschalten mit »IO«. Hinweis: Wird das Gerät bei geschalteter Zündung in Betrieb gesetzt, schaltet es sich danach automatisch mit der Zündung aus und wieder ein. Voraussetzung dafür ist, dass der Kontakt A 4 an
ANTENNE
! TP AF PTY
M1
M2
M3
M4
Klemme 15 des Fahrzeugs angeschlossen ist (siehe Seite 32). Zum Löschen dieser Funktion siehe Seite 27, EXPERT-Bedienebene. Ist die Zündung aus, schaltet sich das Gerät zur Schonung der Batterie nach einer Stunde automatisch ab. Siehe auch Seite 32, A 4. Vorsicht: Beim Einschalten des Radios fährt auch die Automatikantenne aus! Vor Einfahrt z.B. in eine Waschanlage Gerät immer ausschalten!
Anzeige für Programmquellen (RADIO, CD, AUX) und Einstellungen
z.B. FM 2 z.B. FM 87 50 z.B. AM z.B. ANTENNE z.B. TAPE A/B z.B. EXPERT FM-Bereich (1-3). FM-Bereich, Frequenz. AM-Bereich. Sendername. Cassetten-Funktion. EXPERT-Bedienebene.
Lautstärke- und Klangeinstellungen
Lautstärke einstellen
1 Den Drehregler »VOLUME« betätigen. � In der Anzeige erscheint der eingestellte Lautstärke-Wert (Skala »00« bis »46«).
Symbole und Zeichen
!
Stereo-Empfang. Durchsagebereitschaft für Verkehrsfunk-Durchsagen aktiviert. Alternative Frequenzen aktiviert. PTY-Funktion aktiviert. Speicherplatz des gewählten Senders auf den Stationstasten 1, 2, 3, 4.
TP AF PTY M 1, 2, 3, 4
VOL
10
Klangeinstellungen
Für FADER, BASS, TREBLE, BALANCE gilt: 1 Funktion durch ein- oder mehrmaliges Drücken von »SOUND« anwählen.
FAD F-- R BASS TREB 00 00
� Mit FADER lässt sich die Lautstärkeverteilung zwischen vorderer (Front) und hinterer (Rear) Lautsprechergruppe regeln. � Mit BASS wird die Basseinstellung verändert (Skala »-14« bis »+14«). � Mit TREBLE wird die Einstellung der Höhen verändert. (Skala »-14« bis »+14«). � BALANCE regelt das Lautstärkeverhältnis zwischen den Lautsprechern links und rechts.
BAL L-- R
9 10
GRUNDIG Service
1-7
|
|
|
> |
|
