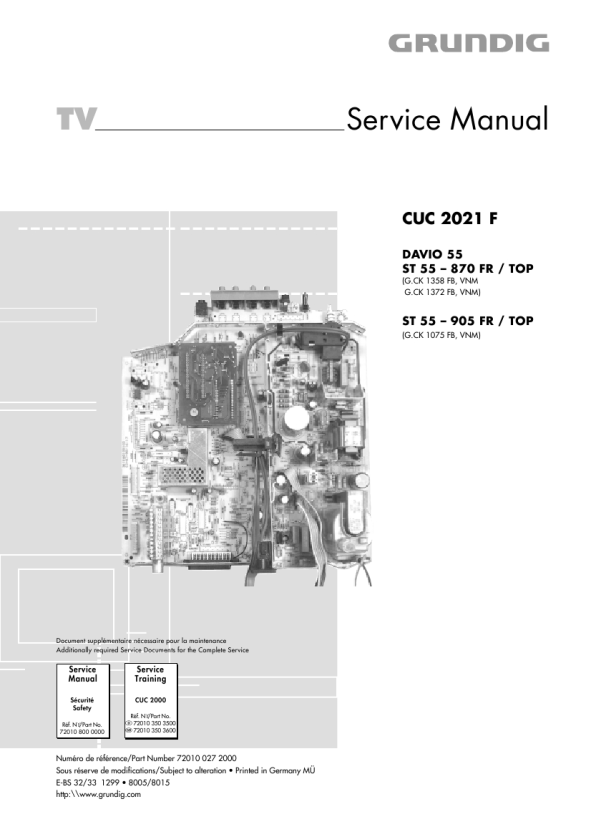

GRUNDIG ST 55905 FR/TOP
Service Manual

CUC 2021 F

Partie générale / General Section

Fonctions de service et fonctions spéciales
1. Options de mise en marche 1.1 Reset ATS (Automatic Tuning System) Appuyer simultanément sur le bouton "MARCHE" et sur la touche de la télécommande �> Sélection de la langue �> OK. Le système automatique de recherche des émetteurs s'arrête à chaque émetteur compatible pour la réception (AFC et coïncidence) et mémorise automatiquement les données inhérentes de l'émetteur avec le norme et le standard correspondants (la mémorisation a lieu directement dans la mémoire non volatile NVM). Ensuite la recherche se poursuit. En appuyant sur la touche "TXT" la recherche ATS est interrompue. 1.2 Charger les valeurs moyennes / les données de secours (données ROM) Appuyer simultanément sur la touche de la télécommande et mettre l'appareil en marche par l'interrupteur secteur. Ainsi par exemple après le remplacement de l' IC82005 (NVM) le TV doit être démarré avec les données de secours. Par ce procédé, les données de base sont rechargées depuis la ROM du processeur IC81050 vers la NVM IC82005: IC82005: (données spécifiques de TV, réglables via le Dialog Center) - Standard couleur et norme audio - Réglages décodeur - Point d'inversion - Nom de l'émetteur oui/non - Position OSD - Fond d'écran bleu qui/non, fond d'écran noir oui/non - Reset ATS - Mode Hôtel oui/non - CAG/HF et CAF - Eco-interrupteur - Type de tube - Valeurs analogiques (volume, luminosité etc.) - Netteté de l'image - Securité oui/non - Réglage de géométrie - Données des programmes (réglage du canal, réglage fin, identification de l'émetteur. Ensuite on peut introduire via le Dialog Center les valeurs personnelles, la géométrie de l'image. 1.3 Annulation permanente de la clé parentale La chiffre 7038 annule la serrure de façon permanente. 2. Fonctions spéciales dans le Dialog Center 2.1 Activer ou désactiver l'Eco Interrupteur (variante) A l'aide de la touche " " appeler la ligne de dialogue "Eco-Inter" via "DIALOG CENTER" �> "OK" �> "FONCTIONS SPECIALES" �> "OK". Par les touches ou se positionner sur "1h�3h". Le TV est arrêté au bout du temps programmé, ou bien il peut être coupé du secteur depuis la position veille en appuyant deux fois la touche . 2.2 Mise en marche par le programme "1" ou "AV" A l'aide de la touche " " appeler la ligne de dialogue "Allumer TV par" via "DIALOG CENTER" �> "OK" �> "FONCTIONS SPECIALES" �> "OK". En position "AV" apparaît alors l'image AV à l'allumage. 2.3 "Echelle image/son" en/hors service pour tous les programmes A l'aide de la touche " " appeler la ligne de dialogue "Réglage image/ son" via "DIALOG CENTER" �> "OK" �> "FONCTIONS SPECIALES" �> "OK". En position "hors service" les barres de réglage n'apparaissent pas sur l'écran. 2.4 Réglage automatique du volume (limiteur de volume) (variante) A l'aide le la touche " " appeler la ligne de dialogue "Volume auto." via "DIALOG CENTER" �> "OK" �> "FONCTIONS SPECIALES" �> "OK". En position "en service" le volume des émetteurs forts est automatiquement adapté à un niveau normal. 2.5 Réglage décodeur suivant la position de programme A l'aide de la touche " " appeler la ligne de dialogue "Décodeur Pxx" via "DIALOG CENTER" �> "OK" �> "FONCTIONS SPECIALES" �> "OK". A l'aide des touches ou vous pouvez introduire le bit décodeur suivant chaque position de programme. Introduction ou annulation pour tous les programmes voir point 4.3. 3. Réglages de l'image Réglage initial A l'aide de la touche rouge (Oeil) appeler le menu image. Par le guide du menu on peut effectuer les réglages du contraste, de la netteté de l'image et de la teinte (seulement pour les sources NTSC). Les valeurs analogiques pour le contraste, la netteté et la teinte sont automatiquement mémorisées en quittant le menu. 4. Réglages libres pour la maintenance 4.1 Numéro de programme maximum (point d'inversion): Appeler le numéro de programme à partir duquel les positions de programmes doivent être verrouillées. A l'aide de la touche " " appeler la ligne de dialogue "REGLAGE MANUEL" via le "DIALOG CENTER" �> "OK". Par le guide du menu introduire sur la ligne de dialogue la bande "00". Confirmer par "OK" et quitter le menu. Ensuite dans le mode programme on peut, à l'aide des touches ou , naviguer dans les programmes suivants jusqu'à la position de programme "00". Lorsque le point d'inversion est � 10, seul les positions de programmes 1 à 9 peuvent être sélectionner. 4.2 Réglage CAF Seul les deux dernières positions de programmes occupées avant le point d'inversion peuvent faire l'objet d'un réglage CAF (magnétoscope par HF). 4.3 Décodeur P1�99 A l'aide de la touche" " appeler la ligne de dialogue "Décodeur (P1-99)" via "DIALOG CENTER" �> "OK" �> "SERVICE" �> "OK" . A l'aide des touches ou vous pouvez introduire ou annuler le bit décodeur dans l'EEPROM suivant la position de programme. La position "Manuel" signifie que le décodeur est "en service" sur une position de programme au moins. Pour activer le décodeur suivant la position de programme, voir point 2.5. 4.4 Commutation chroma forçée A l'aide le la touche " " appeler la ligne de dialogue "Couleur" via "DIALOG CENTER" �> "OK" �> "SERVICE" �> "OK". A l'aide des touches ou vous pouvez forcer, en cas de mauvaises conditions de réception, la commutation automatique de coleur sur une norme fixe. 4.5 Pour éteindre le fond d'écran bleu A l'aide de la touche " " appeler la ligne de dialogue "Ecran bleu" via "DIALOG CENTER" �> "OK" �> "SERVICE" �> "OK". En position "arrêt" le fond bleu est désactivé (par ex. en cas de signal d'antenne manquant). 4.6 Fond d'écran noir en cas de commutation de programme A l'aide de la touche " " appeler la ligne de dialogue "Ecran noir" via "DIALOG CENTER" �> "OK" �> "SERVICE" �> "OK". En position "marche" le fond d'écran se commute en sombre lors d'un changement de programme. 4.7 Programmer IDP2 HP A l'aide de la touche " " appeler la ligne de dialogue "IDP2 HP" via "DIALOG CENTER" �> "OK" �> "SERVICE" �> "OK". La couleur des caractères se change en rouge. Les bandes de réception peuvent être programmées par le Programmer IDP2. 4.8 Pour activer ou désactiver l'affichage du nom de l'émetteur L'identification est fournie par le télétexte VT ou VPS (n'est pas émise par tous les émetteur). A l'aide de la touche " " appeler la ligne de dialogue "Nom émetteur" via "DIALOG CENTER" �> "OK" �> "SERVICE" �> "OK". En position "arrêt" vous pouvez supprimer le bref affichage du nom de l'émetteur pendant le changement de programme.
