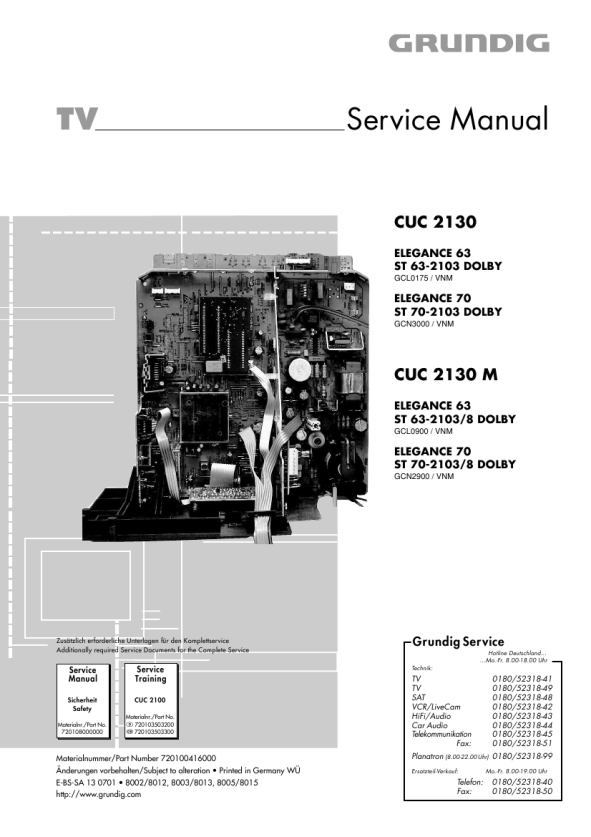

GRUNDIG ST632103DOLBY
Service Manual

CUC 2130 / M

Allgemeiner Teil / General Section

Service- und Sonderfunktionen
1. Einschaltfunktionen 1.1 ATS-Reset (Automatic Tuning System) Netzschalter "EIN" mit gedrückter Fernbedientaste "L+" �> Sprachauswahl �> OK. Das Automatische Sendersuchsystem stoppt bei jedem empfangswürdigen Sender (AFC und Koinzidenz) und speichert automatisch die entsprechenden Senderdaten mit dem jeweiligen Standard (die Speicherung findet unmittelbar im CIC82501 NVM statt). Danach wird der Suchlauf fortgesetzt. Tastendruck "TXT" bricht den ATS-Lauf ab. 1.2 Mittelwerte / Notdatensatz laden (ROM-Daten) Fernbedientaste "P-" gedrückt halten und das Gerät mit dem Netzschalter einschalten. Dadurch wird z. B. nach Austausch des CIC82501 (NVM) das Gerät mit dem Notdatensatz gestartet. Mit diesem Vorgang werden die Grund-Daten aus dem ROM des Prozessors IC81500 in den NVM CIC82501 kopiert: CIC82501: (gerätespezifische Daten, über das Dialog Center einstellbar) - Farb- und Ton-Normen - Decodereinstellungen - Umkehrpunkt - OSD Position - ATS-Reset - Hotel-Mode on/off - AGC und AFC - Analogwerte (Lautstärke, Helligkeit usw.) - Bildschärfe - Security on/off - Geometrieabgleich - Programmdaten (Kanal- und Feinabstimmung, Senderkennung) Danach über das Dialog Center die persönlichen Werte, Bildgeometrie eingeben. 1.3 Programmsperre (Kindersicherung) dauerhaft aufheben Die Zahl "7038" hebt die Sperre dauerhaft auf. 1.4 EPROM-Versionsnummer Bei Einstellung Remote Control "0" im Fachhändler-Menü (TP 750): Mit Taste " " das Menü "Dialog Center" �> OK aufrufen. Taste "AUX" zeigt die Versionsnummer des EPROMs an. Bei Einstellung Remote Control "1" im Fachhändler-Menü (TP 150C): Mit Taste " " das Menü "Dialog Center" aufrufen. Taste "AUX" zeigt die Versionsnummer des EPROMs an. 1.5 Einschalten mit dem zuletzt gesehenen Programm Der beim Ausschalten eingestellte Programmplatz wird beim Einschalten wieder aufgerufen (Last station memory). 2. Sonderfunktionen im Dialog Center 2.1 �ko-Netzschalter aktivieren bzw. deaktivieren (optional) Mit Taste " " die Dialogzeile "Eko-Switch" über "Dialog Center" �> "Sonderfunktionen" aufrufen. Mit den Tasten "1h�3h" stellen. Das Gerät schaltet sich nach der eingestellten Zeit, oder durch zweimaligen Tastendruck der Taste aus dem Standby-Betrieb komplett ab. In Stellung "aus" wird diese Funktion nicht genutzt. 2.2 Tonskala bzw. Bild-/Toneinst. Bei Einstellung Remote Control "1" im Fachhändler-Menü (TP 150C). Mit Taste " " die Dialogzeile "Tonskala" über "Dialog Center" �> "Sonderfunktionen" aufrufen. In Stellung "aus" wird die Tonskala nicht in das Bild eingeblendet. Bei Einstellung Remote Control "0" im Fachhändler-Menü (TP 750). Mit Taste " " die Dialogzeile "Bild-/Toneinst." über "Dialog Center" �> "Sonderfunktionen" aufrufen. In Stellung "aus" wird die Tonskala nicht in das Bild eingeblendet. 2.3 Automatische Lautstärkeregelung (optional) Mit Taste " " die Dialogzeile "Autom. Lautst." über "Dialog Center" �> "Sonderfunktionen" aufrufen. In Stellung "ein" wird bei gro�en Senderhüben die Lautstärke automatisch an den normalen Hub angepasst. Bei Einstellung Dolby Surround im Tonmenü ist diese Funktion nicht vorhanden. 2.4 Programmplatzbezogene Decoder-Einstellung Mit Taste " " die Dialogzeile "Decoder Pxx" über "Dialog Center" �> "Sonderfunktionen" aufrufen. Mit den Tasten können Sie programmplatzbezogen für verschlüsselte Sendungen einen analogen oder digitalen Decoder auf interne oder externe Umschaltung stellen. Einstellungen des Decoders: "aus", "ON1", "ON2", "ON3". Bedeutung der Decoderstellungen: Ton intern extern intern extern extern intern intern Bild intern extern extern extern

Decoder "aus" Decoder "ON1" Ton autom. Decoder "ON2" alle Töne Decoder "ON3" alle Töne

Analog Nicam-Ton Analog Nicam-Ton Analog Nicam-Ton

Die unterschiedlichen Einstellmöglichkeiten der Decoderfunktion stellen immer den richtigen Signalweg für das Audiosignal sicher. Die drei möglichen Scramble-Verfahren: Betriebsart: Bild 1. Bild verschlüsselt 2. Bild verschlüsselt 3. Bild verschlüsselt Ton Menü-Anzeige

Analogton verschlüsselt Analog ext. bzw. ON1 Nicamton unverschlüsselt Nicam intern Analogton verschlüsselt Nicamton verschlüsselt Analogton unverschlüsselt Nicamton unverschlüsselt Analog ext. bzw. ON2 Nicam intern Analog int. bzw. ON3 Nicam intern

Das Verfahren 1 ist für Kanal + Betrieb. Das Verfahren 2 und 3 wird z. B. in England verwendet. Bildsignalweg Da das Bild generell verschlüsselt ist, muss nur die Decoder-Schaltspannung für die Videoumschaltung angelegt werden. Audiosignalweg Fall 1: Decoder nicht stereotauglich, deswegen Nicamton unverschlüsselt. Der Decoder schaltet den Audioweg in Abhängigkeit des NicamDecoders zwischen intern und extern um. Fall 2: Decoder stereotauglich für verschlüsselten Analog- und Nicamton. Deswegen wird auf Externbetrieb umgeschaltet (Regelfall). Fall 3: Ton wird generell nur intern verbunden (keine Beschaltung am Audiozweig der EURO-AV-Buchse). 2.5 Video AV (Nur bei AV-Betrieb) AV 1 Buchse wird VHS/SVHS tauglich geschaltet. 3. Offene Service-Einstellungen 3.1 Maximale Programmnummer (Umkehrpunkt): Programmnummer aufrufen, ab der die Programmplätze gesperrt werden sollen. Mit Taste " " die Dialogzeile "Manuelle Abstimmung" über das "Dialog Center" aufrufen. �ber die Menüführung in der Dialogzeile Kanal "00" einstellen. Mit "OK" bestätigen und Menü beenden. Danach können im Programm-Mode mit den Tasten "P+/P-" nur Programme, die niedriger als der mit "00" belegte Programmplatz sind, fortgeschaltet werden. 3.2 Werksauslieferwerte Mit Taste " " die Dialogzeile "Werksauslieferwerte" über "Dialog Center" �> "Service" aufrufen. Mit der FB-Taste "OK" werden die Werksauslieferwerte (NVM) aufgerufen und gespeichert.

GRUNDIG Service

1 - 25
