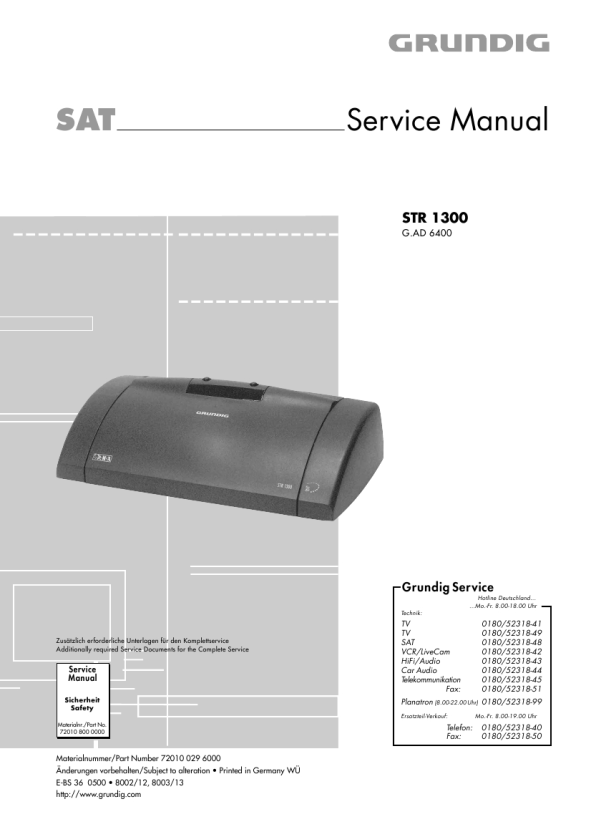

GRUNDIG STR1300
Service Manual

Allgemeiner Teil / General Section

STR 1300

8.5 Einstellen der Lautstärke (Volume)
Wenn Sie eine der Tasten T oder Z drücken, wird ein Menü zum �ndern der Lautstärke � � aufgerufen. 27 / OK Die Lautstärkeeinstellung wirkt sich nur auf die EURO-AV-Buchse »TV« aus, hat also keinen Einflu� auf die EURO-AV-Buchsen für Videorecorder (VCR) und Decoder (DEC). Sie können die Lautstärke mit den Tasten T Z zwischen 0 und 32 einstellen. �� Speichern Sie den Wert mit � OK ab, dann bleibt er dauerhaft erhalten. Mit ist.

9. Einstellungen
9.1 Statusanzeige
Wenn Sie die Taste der Fernbedienung einmal drücken, erscheint auf dem Bildschirm des Fernsehgerätes kurzzeitig die Statusanzeige.
&
$

�

~

300 11.494 GHZ V�A 7.02 MHZ 7.20 MHZ PANDA

�

können Sie die Einstellung rückgängig machen, wenn Sie noch nicht gespeichert

16:35 1:
&
$

Wenn Sie weder � noch � OK drücken, wird das Menü nach einigen Sekunden verlassen. Der eingestellte Wert bleibt gültig, bis Sie den Receiver in Bereitschaft schalten, danach wird der vorhergehende Wert wieder angenommen.

2: &

3:

Dabei bedeutet: 300 11.494 GHZ V�A

Programmplatznummer Sendefrequenz des Satelliten LNC-Einstellung: Polarisation V/H, 22 kHz Schaltfrequenz aus (�)/ein (~), Satellitenwahl A/B linke und rechte Tonfrequenz Deemphase/Rauschunterdrückung Uhrzeit Tastenfunktionen: : Statusanzeige sofort beenden, 1: Timermenü öffnen 2: & Menü �Programmplatzeinstellungen� öffnen 3: Menü �Systemeinstellungen� öffnen

8.6 Stummschalten (Ton aus)
Drücken Sie die Taste � um den Ton aus- bzw. wieder einzuschalten.

Hinweis: Solange der Ton stummgeschaltet ist, erscheint rechts oben auf dem Bildschirm das Zeichen .
~ 7.02 MHZ 7.20 MHZ PANDA 16:35 1: 2: & 3:

8.7 Statusanzeige
Mit der Taste � können Sie die Statusanzeige einblenden, nach wenigen Sekunden erlischt die Einblendung von selbst.
&
$

300 11.494 GHZ V�A 7.02 MHZ 7.20 MHZ PANDA

Hinweis: Die Uhrzeit kann im Timermenü eingestellt werden. Die anderen Einstellungen (Sendefrequenz, LNC-Einstellung, Toneinstellungen) erfolgen im Menü �Programmplatzeinstellungen�.

~

9.2 Funktionsweise der Menüs
16:35 1: 2: & 3: Rufen Sie die Statusübersicht mit der Taste

�

auf. Solange die Statusanzeige zu sehen

ist, können Sie mit den Ziffertasten � 1�� 3 die drei Menütafeln aufrufen.

Hinweis: Uhrzeit, Programmplatznummer und die für diesen Programmplatz gewählten Einstellungen werden angezeigt (Erläuterungen siehe nächstes Kapitel). Solange die Statusanzeige eingeblendet ist, können Sie mit den Tasten � 1 � � 3 die
Menüs aufrufen.

Hinweis: Bei aktiver Menütafel gelten grundsätzlich folgende Tastenfunktionen (diese werden bei der Menübeschreibung nicht immer wiederholt). Wenn Sie das TV-Bild im Hintergrund stört, können Sie mit der Taste � einen blauen Bildhintergrund einblenden. Bei erneutem Drücken der Taste � erscheint wieder das TV-Bild im Hintergrund.

Innerhalb eines Menüs können Sie mit den Tasten M N die einzelnen Zeilen oder Werte �� anwählen. Der Wert, den Sie ändern können, blinkt in der Bildschirmdarstellung (CURSOR). Sie können diesen Wert mit den Tasten T Z ändern. Bei Zahlenwerten erfolgt meist eine �� schnelle Wertänderung durch längeres Drücken der Tasten T Z, oft ist eine direkte �� Zifferneingabe möglich. Um die geänderten Einstellungen zu speichern, drücken Sie die Taste wird automatisch geschlossen. Kurzzeitig erscheint die Statusanzeige.

LNC-Oszillatorfrequenzen ($) Falls Sie ein LNC mit einer anderen Oszillatorfrequenz verwenden als angezeigt, können Sie die jeweilige Oszillatorfrequenzeinstellung ändern. Mit den Tasten � � ändern Sie den Wert schrittweise, mit Zifferntasten können Sie ihn direkt eingeben. Wenn Sie mehrere LNCs verwenden, sind alle Oszillatorfrequenzen zu kontrollieren und � falls nötig � neu einzugeben. LNC-Spannungsversorgung ein-/ausschalten ($ % ) Hinweis: Bei der werkseitigen Voreinstellung versorgt der Receiver die Satellitenantenne mit Strom. Ist Ihr Empfänger mit anderen Receivern an eine Gemeinschaftsantenne angeschlossen (Einkabellösung), schalten Sie die LNC-Spannungsversorgung aus (»$ % X«), sonst lassen Sie die Einstellung »$ % «. Voreinstellung der Kontraststufen 1 und 2 ({1, {2) Hinweis: Im Menü �Programmplatzeinstellungen� können Sie für jeden Programmplatz eine der beiden Kontraststufen wählen. Die voreingestellten Werte sollten Sie möglichst nicht ändern, da sich sonst der Kontrast aller Programmplätze mit dieser Kontrasteinstellung ebenfalls ändert. In Ausnahmefällen können Sie die Werte der Kontraststufen mit den Tasten ändern. Decodernormauswahl (/ ) Sie können zwischen den folgenden 4 Decodereinstellungen wählen: 1 normal 2 PAL 3 Basisband 4 MAC (für D2MAC Decoder)

TZ

� OK. Die Menütafel

Um ein Menü zu verlassen ohne zu speichern, drücken Sie die Taste � . Die geänderten Einstellungen werden dabei rückgängig gemacht. Kurzzeitig erscheint die Statusanzeige.

9.3 Das Menü Systemeinstellungen
�bersicht Drücken Sie nacheinander die Tasten � und � 3. Nacheinander erscheint die Statusanzeige und das Menü zu Systemeinstellungen.
$ �A $ ~A $ �B $ ~B $%

{1 {2
/
)

09.750 GHZ 09.750 GHZ 09.750 GHZ 09.750 GHZ  50 60 1 X

TZ ��

/ OK
$ �A $ �B $ ~B $%

Dabei bedeutet: 09.750 09.750 09.750 09.750  60 1 X / OK 50

LO-Frequenz des LNCs ohne 22 kHz Schaltsignal, Satellitenwahl A LO-Frequenz des LNCs mit 22 kHz Schaltsignal, Satellitenwahl A LO-Frequenz des LNCs ohne 22 kHz Schaltsignal, Satellitenwahl B LO-Frequenz des LNCs mit 22 kHz Schaltsignal, Satellitenwahl B LNC-Spannungsversorgung ein/aus Voreinstellung Kontraststufe 2 Decodernormauswahl Receiver gesperrt ja/nein : Menü verlassen, OK: Speichern und Menü verlassen Voreinstellung Kontraststufe 1

$ ~A

Hinweis: Nähere Informationen finden Sie in der Bedienungsanleitung Ihres Decoders.

{1 {2
/
)

1-6

GRUNDIG Service
