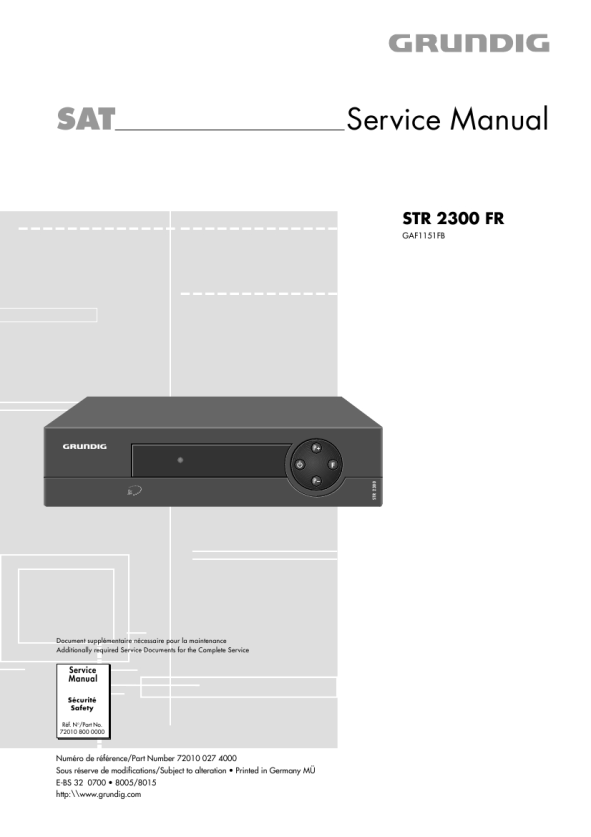

STR 2300 FR
Partie générale / General Section
Caractéristiques techniques
Positions de programme mémorisables: .................................... 300 Programmations Timer: .......................................... quatre; 28 jours Connexions: Téléviseur (TV): ..................................... EURO-AV, 1 x 21 broches Décodeur (DEC): ................................... EURO-AV, 1 x 21 broches Magnétoscope (VCR): ........................... EURO-AV, 1 x 21 broches Entrée LNC: .............................................................. Embase 1 x F LNC de puissance: ................................. +13V / +18V, max. 350mA signal 0/22kHz signal Tone Burst (Mini-DiSEqC) signal DiSEqC 1.0 HF: Niveau de fréquence de réception: ......................... 950�2150MHz Impédance d'entrée: ................................................. 75° , nominale Largeur de bande FI: .............................................. 27MHz (-3dB/c) Valeur limite FM (statique): ..................................................... 6dB Vidéo: Sortie: ........................................................................................ 1Vcc, clampée, filtrée, désaccentuée, sortie synchr. neg. Impédance de sortie: .................. 75° , nominale, accouplage direct Audio: Fréquence sous-porteuse: .......................... réglable, 5,8�7,92MHz Réponse en fréquences (+/-2dB): .............................. 40Hz�18kHz Désaccentuation audio: ....................................... Panda, 50 s, J17 Taux de distorsion totale (à 1kHz / 30kHz d'excursion): ....... 0,3% Caractéristiques générales: Consommation STR 2300 FR: ................................... 13W max.; 5,5W en veille Tension d'alimentation du secteur STR 2300 FR: ......................................... 185V�265V~, 50/60Hz Dimensions (HxLxP): .............................. 270mm x 67mm x 148mm Poids: .................................................................................. env. 1kg
Technical Data
Programme positions: ................................................................ 300 Timer: .......................................................... 4 Events, 28 day Timer Connections: TV set (TV): .................................................... 1 x 21 Pin, EURO-AV Decoder (DEC): ............................................. 1 x 21 Pin, EURO-AV Video recorder (VCR): ................................... 1 x 21 Pin, EURO-AV LNC input: ..................................................................... 1 x F-socket LNC switch-over: .................................... +13V / +18V, max. 350mA 0/22kHz Signal Tone Burst signal (Mini-DiSEqC) DiSEqC 1.0 signal RF: Input frequency range: ............................................ 950�2150MHz Input impedance: ........................................................ 75° , nominal IF bandwidth: .......................................................... 27MHz (-3dB/c) FM limit value (static): ............................................................. 6dB Video: Output: ...................................................................................... 1Vpp, clamped, filtered, equalized, negative sync output Output impedance: ......................... 75° , nominal, direct connection Audio: Subcarrier frequencies: ........................ Fully tunable 5.8�7.92MHz Frequency response (+/-2dB): ................................... 40Hz�18kHz Audio deemphasis: .............................................. Panda, 50 s, J17 THD (at 1kHz / 30kHz deviation): ......................................... 0.3% General: Power consumption STR 2300 FR: ............................... 13W max.; 5.5W in standby Power supply STR 2300 FR: ......................................... 185V�265V~, 50/60Hz Dimensions: .............................. WxHxD: 270mm x 67mm x 148mm Weight: .................................................................................. ca. 1kg
Instructions de maintenance
Réglages par le Menu Attention! Dans le mode Menu l'appareil ne peut pas être commuté en veille. 1. Pour appeler la "SERRURE ELECTRONIQUE" - Appuyer sur la touche , le menu principal est affiché. - Appuyer sur la touche 3. - � l'aide de la touche P+ ou P- sélectionner ). - �l'aide de la touche + ou - activer et confirmer par OK. - En appuyant successivement les touches " + P- P+" le verrouillage est supprimé. 2. Programmation des chaînes et installation - Appuyer sur la touche , le menu principal est affiché. - Appuyer sur la touche 2. - Suivez le menu et entrez les réglages shouhaités. - Si l'acces n'est pas possible, appuyer successivement sur les touches " + - P- P+" et effectuer les réglages souhaités. - Mémoriser les valeurs par la touche OK. 3. Fréquence d'oscillateur LNC - Appuyer sur la touche , le menu principal est affiché. - Appuyer sur la touche 3. - Suivez le menu et réglez la fréquence d'oscillateur LNC. - Mémoriser le réglage par la touche OK. 4. Réglage de l'heure - Appuyer sur la touche , le menu principal est affiché. - Appuyer sur la touche 1. - Suivez le menu. Sous l'affichage vous pouvez changer le jour de la semaine et l'heure. Indication en cas de remplacement de IC601: Les données de base des satellites (déviation, etc.) sont stockées dans la mémoire IC601. C'est pourquoi en cas de réparation il y a lieu de souder une EEPROM programmée.
GRUNDIG Service
Service Instructions
Settings via the Menu Attention! It is not possible to switch the receiver to standby in Menu Mode. 1. Calling up "MENU ACCESS" - press the button to call up the main menu. - press button 3. - select ) with buttons P+ or P-. - with + or - set and confirm with OK. - The lock can be cancelled by pressing the buttons " + in that order. 2. Channel Set-up and Installation - press the button to call up the main menu. - press button 2. - enter the desired settings via the menu - if access is locked enter the PIN number " + proceed with the desired settings. - store with OK. 3. LNC-Frequency - press the button to call up the main menu. - press button 3. - set the oscillator frequency via the menu - store with OK. 4. Setting the Clock - press the button to call up the main menu. - press button 1. - change Day of Week and clock time via the menu line
P- P+"
P- P+" and
.
Note on Replacement of IC601: In the memory IC601 the basic satellite data (deviation etc.) are stored. In the case of repairs solder a programmed EEPROM.
1-3
|
|
|
> |
|
