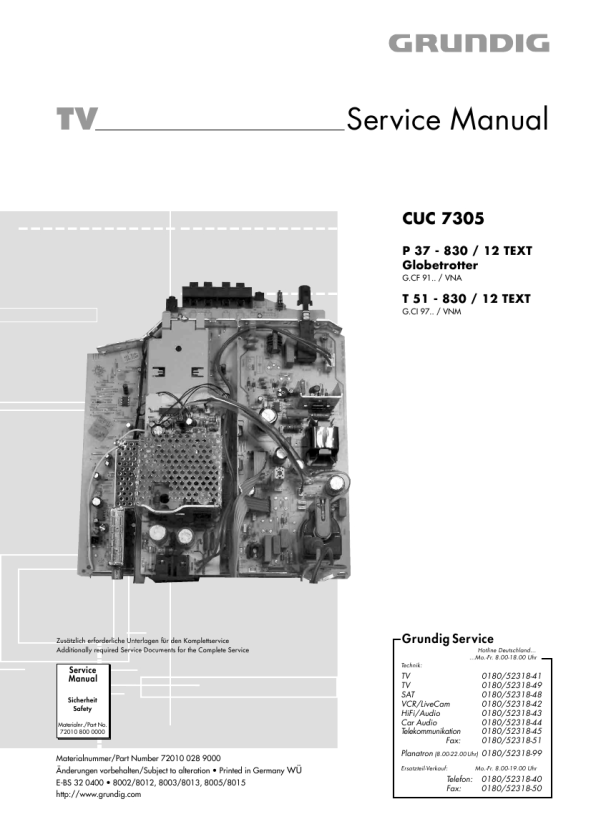

Allgemeiner Teil / General Section
CUC 7305
Bedienhinweise
Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden.
EINSTELLUNGEN _____________________________________________________________
Fernseh-Programme einstellen � automatisch (mit dem ATS Suchlauf)
Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet. Sie starten den ATS Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren. Es stehen 69 Programmplätze zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss belegt werden können. Sie können auch Fernseh-Programme � die mehrmals gefunden wurden oder deren Empfangsqualität zu schlecht ist � aus der Programmtabelle löschen.
s
ATS OK
1 Fernsehgerät mit »I O « am Fernsehgerät einschalten.
� Am Bildschirm erscheint die Einblendung »ATS«. Hinweis: Wenn die Einblendung »ATS« nicht erscheint, »AUX« ca. 4 Sekunden drücken, bis die Einblendung erscheint.
2 ATS Suchlauf mit »OK « starten.
� Der ATS Suchlauf kann über eine Minute dauern.
s
ATS
� Hat das Fernsehgerät alle Fernseh-Programme gespeichert, schaltet es auf Programmplatz 1. Hinweis: Weitere Einstellungen � wie nicht gewünschte Fernseh-Programme löschen oder die Reihenfolge der Fernseh-Programme nachträglich ändern � sind auf der nächsten Seite beschrieben. Das Begrenzen der Programmplatzwahl und Fernseh-Programme manuell Eingeben, finden Sie im Kapitel �SONDEREINSTELLUNGEN� ab Seite 19.
9
EINSTELLUNGEN ____________________________________________________________________
Fernseh-Programme aus der Programmtabelle löschen
Sie können Fernseh-Programme mit schlechter Bildqualität löschen.
1 Menü aufrufen, dazu » i « und danach »OK « drücken.
P+
� Das Menü »Programmeinblendung« erscheint.
VHF1©q 0 TXT DEC1
- s ----- s ---------- s -------- s ---- s ------0-9 OK
1
2 Programmplatz, dessen Fernseh-Programm gelöscht werden soll, mit ».« oder »,« wählen. . , 3 Fernseh-Programm löschen, dazu »TXT « und danach »OK « drücken.
� Die nachfolgenden Fernseh-Programme verschieben sich um einen Programmplatz nach vorne. Weitere Fernseh-Programme löschen, dazu die Pkt. 2 und 3 wiederholen.
i
4 Einstellung mit » i « beenden.
Fernseh-Programme tauschen
1 Programmplatz, dessen Fernseh-Programm getauscht werden soll, mit ».« oder »,« . ,
anwählen.
P+ 1 VHF1©s 0 TXT DEC1
2 Menü aufrufen, dazu » i « und danach »OK « drücken.
� Das Menü »Programmeinblendung« erscheint.
- s ----- s ---------- s -------- s ---- s ------0-9 OK
i
3 Neuen Programmplatz mit »0...9 « zweistellig eingeben und mit »OK « bestätigen.
� Die beiden Fernseh-Programme tauschen ihren Programmplatz. Weitere Fernseh-Programme tauschen, dazu die Pkt. 2 und 3 wiederholen.
4 Einstellung mit » i « beenden. 10
1 - 10
GRUNDIG Service
DEUTSCH
|
|
|
> |
|
