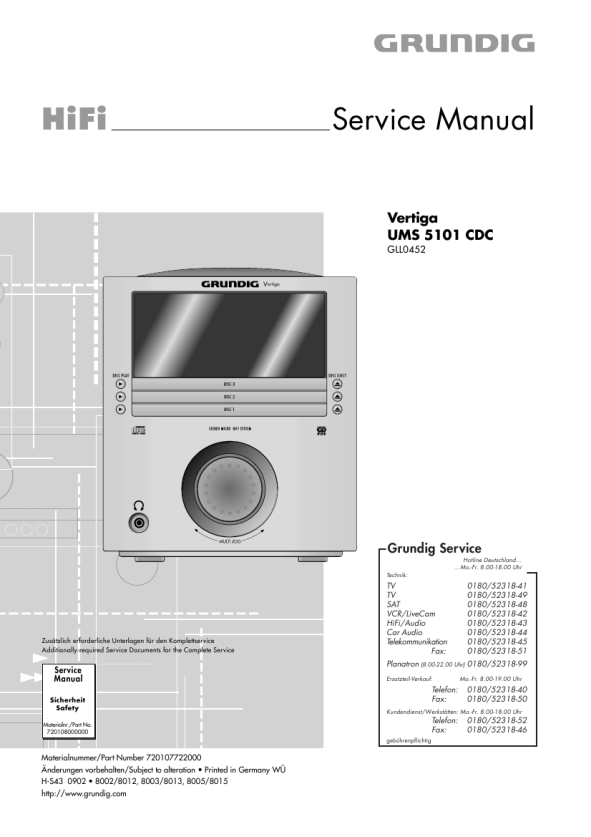

GRUNDIG Service
Vertiga UMS 5101 CDC
AUF EINEN BLICK ______________________________________________________________________
Die Rückseite der Stereo-Anlage
FM EXT AM EXT
AUX IN
Antennenbuchse für die Hausantenne oder die beiliegende Wurfantenne. Antennenklemmen für die beiliegende Rahmenantenne. Digitaler Ausgang zum �berspielen einer CD auf ein digitales Aufnahmegerät. Tonsignaleingang für ein externes Gerät. Ungeregelter Tonsignalausgang für ein externes Gerät. Ausgang zum Anschlie�en eines aktiven Subwoofers. Lautsprecheranschlüsse für mitgelieferte Lautsprecherboxen. R = rechter Kanal, L = linker Kanal. Buchse für Netzkabel. Nur durch Ziehen des Netzsteckers ist die Stereo-Anlage vom Stromnetz getrennt.
OPTICAL DIGITAL OUT PUT
AM EXT
FM EXT
L
R
SUB WOOFER OUT PUT
AM LOOP
COAXIAL 75�
L
LINE OUT
R
ANTENNA
OPTICAL DIGITAL OUT R AUX IN L R LINE OUT L SUBWOOFER OUTPUT
L
SPEAKERS IMPEDANCE MIN. 4 �
� AC IN
L
SPEAKERS xRy xLy ~ AC IN
Allgemeine Hinweise für Geräte mit Laser
Der in das Gerät eingebaute Laser entspricht LASER CLASS 1 und ist wegen seines technischen Aufbaus eigensicher. So kann der maximal erlaubte Ausstrahlwert unter keinen Umständen überschritten werden. Vorsicht: Wenn andere als die hier spezifizierten Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann es zu gefährlicher Strahlungsexposition kommen. Unsichtbare Laser-Strahlung tritt aus, wenn das CD-Fach geöffnet oder die Sicherheitsverriegelung überbrückt wird. Nicht dem Strahl aussetzen.
8
AUF EINEN BLICK ______________________________________________________________________
Die Fernbedienung
9 SLEEP
DIMMER SLEEP
Schaltet die Stereo-Anlage in Bereitschaft (Stand-by) und aus Bereitschaft wieder ein. Zum Aktivieren und Einstellen des Sleep-Timers. Schaltet die Anzeige zwischen drei Helligkeitsstufen um. Zum �Anheben� der Bässe. Wählt verschiedene Klangeinstellungen. Schaltet die VOCAL-Klangeinstellung ein und aus. Im Tuner-Betrieb: schaltet RDS-Zeitsynchronisation ein und aus. Im Tuner-Betrieb: aktiviert die Suche nach Programmtypen; ruft die EON (Enhanced Other Network)-Funktion auf.
6
DIMMER X-BASS DSC VOCAL CT PTY/EON
X-BASS
DSC
VOCAL
CT
PTY/EON
FM MODE
AUTO PRESET
REPEAT
RANDOM
DISC
1
DISC
2 PROGRAM
DISC
3 DISPLAY
UP
+10UP
SET
PROGRAM
DOWN
FM MODE
BAND TUNER
Im Tuner-Betrieb: schaltet zwischen Stereo- und MonoEmpfang um.
AUX
CD
AUTO PRESET
Im Tuner-Betrieb: startet den Programmsuchlauf (Automatic Search Programming).
REPEAT
VOLUME
Im CD-Betrieb: wiederholt einen Titel, die gesamte CD oder alle CDs. Im CD-Betrieb: aktiviert die Wiedergabe von Titeln in zufälliger Reihenfolge. Im CD-Betrieb: wählen und starten CD 1, 2 oder 3.
RANDOM DISC 1, 2, 3 DISPLAY
1-9
DEUTSCH
Im Tuner-Betrieb: zum Abrufen verschiedener Informationen in der Anzeige. Im CD-Betrieb: schaltet zwischen CD-Betrieb und Uhrzeit um.
9
|
|
|
> |
|
