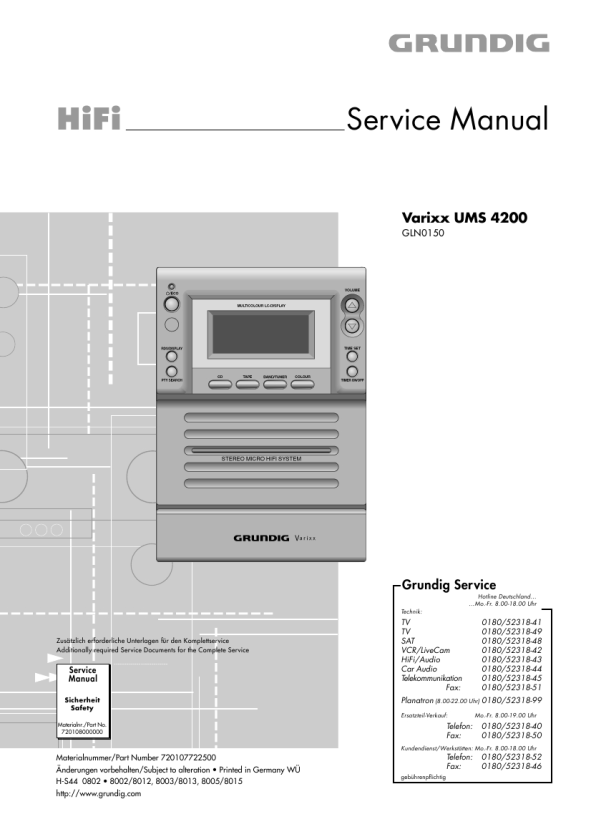

Varixx UMS 4200
Abgleichvorschriften / Adjustment Procedures
Abgleichvorschriften
Tuner
Messgeräte: Mess-Sender, Oszilloskop, Digital-Voltmeter
Abgleich 1. AM-Oszillator
Vorbereitung AM; Digital-Voltmeter an Messpunkt TP1. AM; Mess-Sender 450kHz über Loop-Antenne ankoppeln; Ue > 70dBµV; fmod = 1kHz; m = 30%; Oszilloskop an Lautsprecher-Ausgang. AM; Mess-Sender über Loop-Antenne ankoppeln; Ue > 40dBµV; fmod = 1kHz; m = 30%; Oszilloskop an Lautsprecher-Ausgang. FM; Digital-Voltmeter an Messpunkt TP2. FM; Mess-Sender an FM-Antennen-Eingang; Ue = 20dBµV; fmod = 1kHz; Hub = 75kHz; Oszilloskop an Lautsprecher-Ausgang.
Abgleichvorgang Mit T202 bei 1602kHz auf 7,5V ± 0,5V abgleichen.
2. AM-ZF
Mit T201 auf NF-Maximum abgleichen.
3. AM-Vorkreis
Wechselweise mit MW COIL (verschieben) bei 558kHz und mit VC201 bei 1440kHz auf NF-Maximum abgleichen.
4. FM-Oszillator
Mit L203 (verbiegen) bei 108,0MHz auf 7,5V ± 0,5V abgleichen. Wechselweise mit L204 (verbiegen) bei 88,0MHz und mit VC202 bei 106,0MHz auf NF-Maximum abgleichen. L208 (verbiegen) wechselweise bei 88,0MHz und bei 108,0MHz auf NF-Maximum abgleichen (ausmitteln).
5. FM-Vorkreise
Cassette
Messgeräte: Oszilloskop, Frequenzzähler, Test-Cassette 3150Hz/10kHz (z.B. 448A) Abgleich 1. Bandgeschwindigkeit Vorbereitung Frequenzzähler an Lautsprecher. Test-Cassette (3150Hz-Teil) abspielen. Abgleichvorgang Mit Motorpoti auf 3150Hz ± 10Hz abgleichen.
Motorpoti
2. Azimut
Oszilloskop an Lautsprecher. Test-Cassette (10kHz-Teil) abspielen.
Mit Kopfschraube A auf maximalen und gleichen Pegel in beiden Kanälen einstellen.
A
3. Löschoszillator
Frequenzzähler an CN302(-1). Aufnahme starten.
Mit T360 auf 60kHz ± 100Hz abgleichen.
GRUNDIG Service
2-1
|
|
|
> |
|
