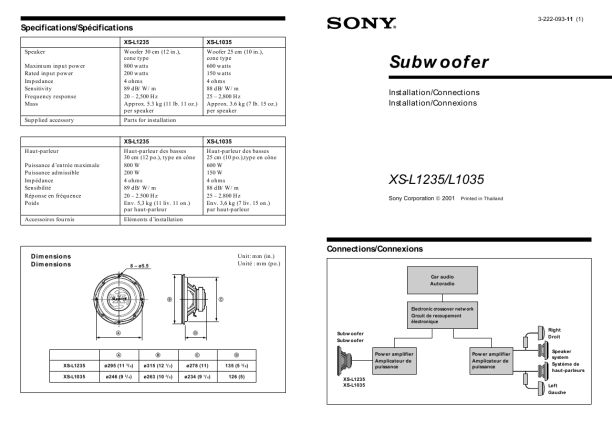

SONY XS-L1035
Owner's Manual

Installation/Installation
Precautions
�Be careful not to operate the speaker system with the power exceeding its handling capacity. �Keep recorded tapes, watches, and credit cards, etc. with magnetic coding away from the speaker system to prevent damage caused by the magnets in the speakers. �When installing the unit, be careful not to damage the diaphragm by hand or tools. �The subwoofer is heavy, so attach it firmly to a solid thick, baffle plate or metal board. �Make a woofer box, using wooden boards at least 19 mm (3/4 in.)-thick.

1
1

Unit: mm (in.) Unité : mm (po.)

Précautions
�Veillez à ne pas faire fonctionner le système de haut-parleurs à une puissance qui dépasse sa charge nominale efficace. �Gardez les cassettes enregistrées, les montres et les cartes de crédit, etc., à codage magnétique à l�écart du système de hautparleurs de manière à éviter tout dommage causé par les aimants intégrés dans les hautparleurs. �Lorsque vous installez l�appareil, veillez à ne pas endommager le diaphragme avec les mains ou un outil. �Comme le subwoofer est lourd, fixez-le sur une planche pour baffle épaisse et robuste ou sur une plaque métallique. �Construisez un caisson de haut-parleur avec des planches d�au moins 19 mm d�épaisseur (3/4 po.).

x

XS-L1235: ø279 (11) XS-L1035: ø235 (9 3/8�)

ø3.2 (5/32�)

2
Speaker cord (not supplied) Cordon de haut-parleur (non fourni)

Unit: mm (in.) Unité : mm (po.)

Example Exemple
/1
7

1 1(

�)
6

Red ring: e Black ring: E Bague rouge: e Bague noire: E

Speaker cord Cordon de haut-parleur

3
Parts List/Liste des composants
3 1 2 3

2 3

ø5 � 35 �8
